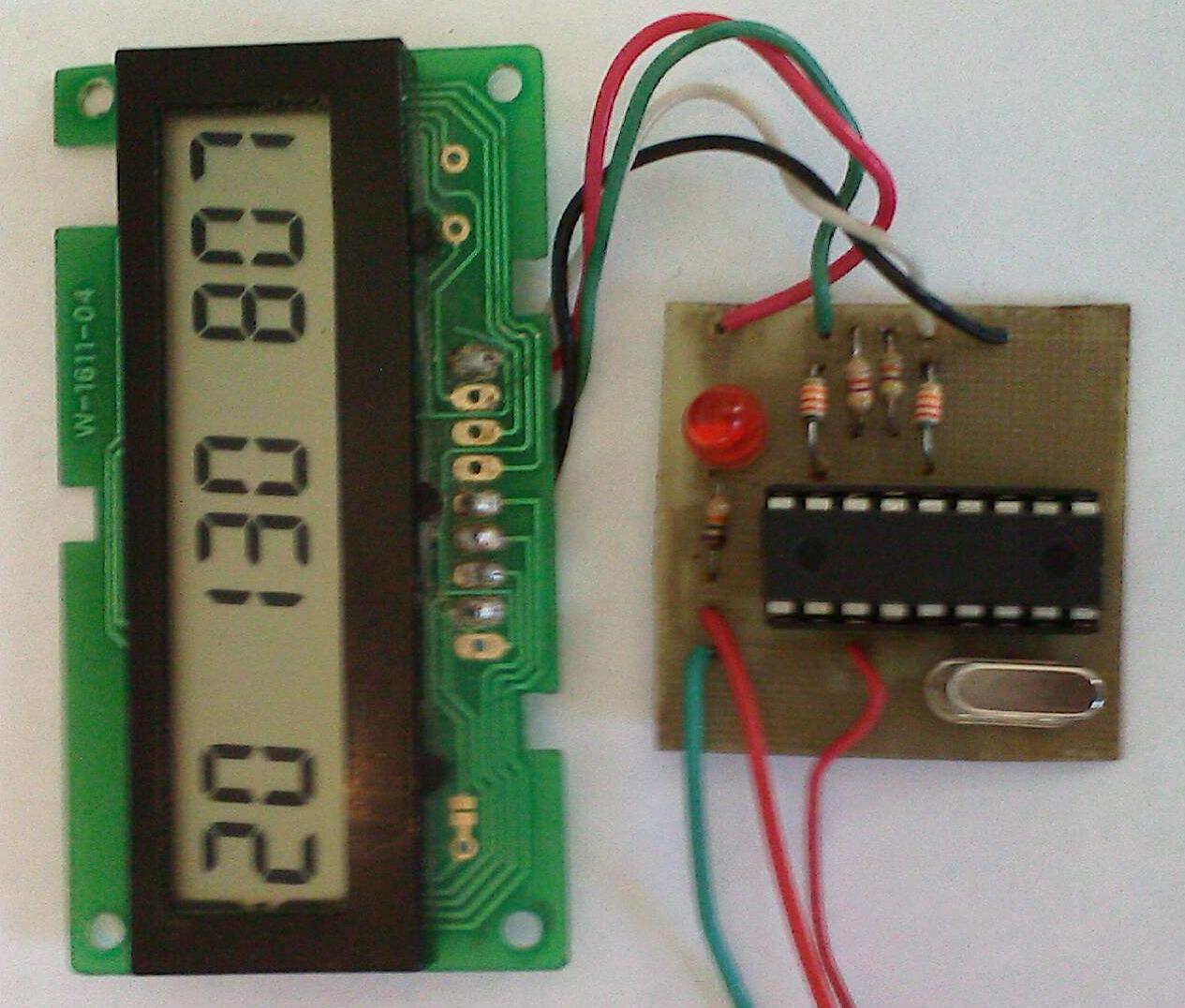

Этот частотомер предназначен для измерения частоты от 0 до 60 МГц с точностью 1 Гц. Выбор контроллера семейства PIC micro, обусловлен наличием в нём быстродействующего асинхронного таймера счетчика, способного работать при частоте входного сигнала в десятки мегагерц. Время измерения и период обновления показаний, равны одной секунде. Тактовый сигнал микроконтроллера PIC16F628A, обеспечивает встроенный генератор, частотозадающим элементом которого является кварцевый резонатор на частоту 20 МГц. Индикация результата осуществляется при помощи десятиразрядного ЖК-индикатора со встроенным контроллером. Параметрический стабилизатор HL1 R5, формирует напряжение 1,5 Вольт для питания индикатора. Резистивные делители R1R4 и R2R3, обеспечивают согласование выходных сигналов микроконтроллера с уровнем, необходимым для работы индикатора. Мегагерцы от килогерц, а также килогерцы от герц разделяют пустые знакоместа индикатора. Не значащие нули старших разрядов индикатора, гасятся программно. Ссылку на архив со схемой и программой контроллера, Вы получите сразу, после зачисления средств на Z кошелёк моего WM идентификатора.
