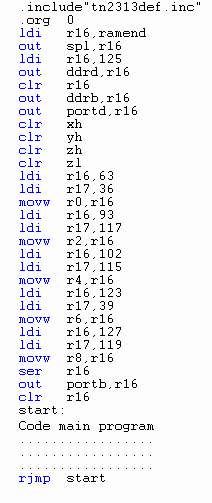

Это устройство, представляет собой дешифратор двоичного кода в десятичный. Информация отображается на трёхразрядном индикаторе с гашением незначащих нулей сотен и десятков. Сигнал двоичного кода (байта данных), подаётся на выводы 12-19 микроконтроллера ATtiny2313, а на индикаторе, отображаются цифры от 0 до 255, соответствующие входному двоичному коду. Поскольку к выводам 12-19 DD1, программно подключены подтягивающие резисторы, при неподключенных входах, на идикаторе отображается число 255. Системная частота DD1 около 8 МГц, что достигается установкой бита CKDIV8 слова конфигурации в состояние логичесой 1 (unprogrammed). Детали дешифратора, размещены на печатной плате. Отключив вывод 12 индикатора от вывода 10 индикатора и вывода 3 микроконтроллера и изменив программу, можно реализовать дешифратор bin-hex.

Автор: Озолин Максим Андреевич. Проверить аттестат

---
