Доработка светодионой лампы XF-105.
схема фото

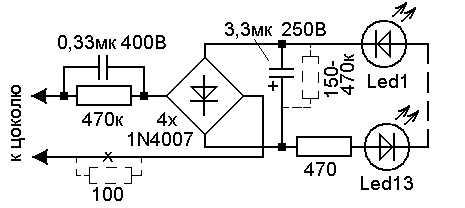

Светодиодная лампа XF-105, не лишена недостатков. Свечение, применённых в ней светодиодов, заметно при токе в несколько микроампер, ёмкость проводов выключателя (до 1000 пФ), обеспечивает этот ток. В связи с этим, лампа светится постоянно, а при замыкании контактов выключателя, изменяется её яркость. Для устранения этого недостатка, необходимо создать цепь отвода тока в 100 - 300 мкА. Это достигается установкой дополнительного резистора сопротивлением 150 - 470 кОм, 0,125 Вт, параллельно электролитическому конденсатору 3,3 мкФ (см. схему). Поскольку ток через светодиоды при напряжении в сети 220 Вольт, составляет 16 мА, отвод тока в несколько сотен мкА, не вызовет изменение яркости свечения светодиодов.
Не мешало бы, и ограничить ток заряда конденсатора 0,33 мкФ 400 В., включив в разрыв одного из проводов, идущих к цоколю, резистор 100 Ом 0,5 Вт.
